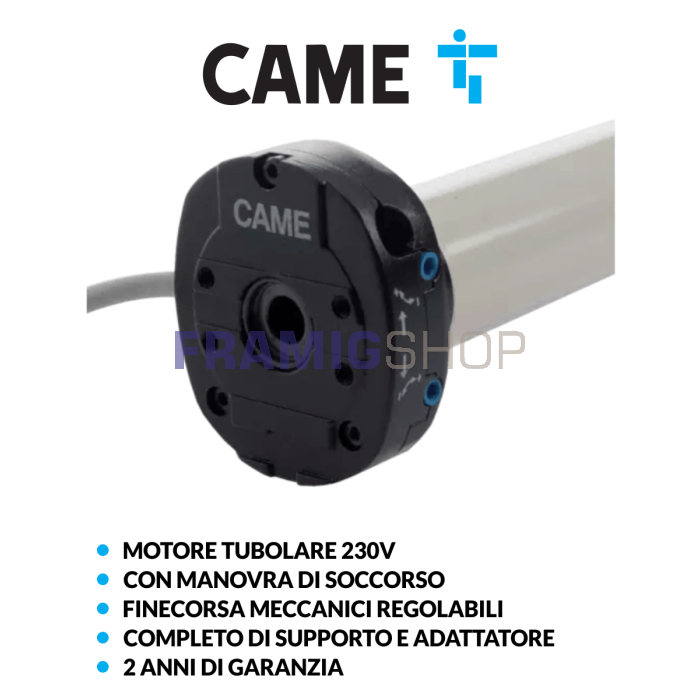

Motore CAME Mondrian M5 50 Nm per Tapparelle con Soccorso
Motore tubolare CAME Mondrian M5 da 50 Nm per tapparelle fino a 70 kg indicativi, con manovra di soccorso integrata e finecorsa meccanici regolabili. Completo di adattatore per rullo ottagonale Ø 60 mm, supporto e bastoncino di regolazione. Asta snodata da 1,50 m e occhiolo selezionabili come accessori opzionali.
Il motore tubolare CAME Mondrian M5 da 50 Nm per tapparelle con manovra di soccorso è indicato per automatizzare avvolgibili che richiedono una coppia elevata, mantenendo la possibilità di azionamento manuale in caso di interruzione della corrente elettrica.
Grazie alla coppia nominale di 50 Nm, è proposto per tapparelle con peso fino a 70 kg indicativi, previa verifica delle caratteristiche dell'impianto.
La confezione comprende adattatore per rullo ottagonale Ø 60 mm, supporto di fissaggio e bastoncino per la regolazione dei finecorsa.
Caratteristiche principali
- Motore originale CAME Mondrian M5 da 50 Nm
- Peso tapparella indicativo fino a 70 kg
- Manovra manuale di soccorso integrata
- Alimentazione 230 V AC
- Finecorsa meccanici regolabili
- Velocità 12 giri/min
- Grado di protezione IP44
- Rapporto di riduzione manuale 1:24
- Adattatore per rullo ottagonale Ø 60 mm incluso
Maggiore coppia per tapparelle pesanti
La versione da 50 Nm offre una coppia superiore rispetto al modello da 30 Nm ed è indicata per tapparelle che richiedono uno sforzo di movimentazione maggiore.
Per tapparelle fino a 70 kg indicativi
Il peso massimo effettivamente movimentabile dipende dal diametro di avvolgimento, dagli attriti e dalle caratteristiche meccaniche dell'avvolgibile.
Manovra di soccorso integrata
Il Mondrian M5 dispone di un sistema meccanico che permette di movimentare manualmente la tapparella attraverso un'apposita asta, anche in assenza di alimentazione elettrica.
Durante l'ordine puoi aggiungere l'asta di manovra snodata da 1,50 m e scegliere l'occhiolo standard, con snodo cardanico a 90° oppure a 45°.
Accessori inclusi nella confezione
- 1 motore CAME Mondrian M5 da 50 Nm
- 1 kit adattatore per rullo ottagonale Ø 60 mm
- 1 supporto per il fissaggio del motore
- 1 bastoncino per la regolazione dei finecorsa
Accessori opzionali: asta snodata da 1,50 m e occhiolo per la manovra manuale, selezionabili durante la configurazione.
Dati tecnici
| Marca / Serie | CAME Mondrian M5 |
| Codice produttore | 001Y5050A121MOM |
| Coppia | 50 Nm |
| Alimentazione | 230 V AC |
| Potenza | 205 W |
| Assorbimento | 0,89 A |
| Velocità | 12 giri/min |
| Finecorsa | Meccanici, 23 giri |
| Manovra di soccorso | Integrata, rapporto 1:24 |
| Protezione | IP44 |
| Lunghezza | 586 mm |
| Funzionamento continuo | 4 minuti |
| Adattatore incluso | Ottagonale Ø 60 mm |
Compatibilità e installazione
Prima dell'acquisto verificare il peso della tapparella, il diametro e il profilo del rullo, la compatibilità del supporto e lo spazio disponibile nel cassonetto.
Il motore è cablato e non dispone di ricevitore radio integrato. Per utilizzare un telecomando occorre un ricevitore radio esterno compatibile.
Il collegamento elettrico deve essere eseguito da personale qualificato, rispettando le istruzioni CAME e le normative applicabili.
Domande frequenti
Quanto peso può sollevare il motore da 50 Nm?
È proposto per tapparelle fino a 70 kg indicativi, in funzione delle caratteristiche dell'impianto.
Qual è il vantaggio della manovra di soccorso?
Consente di movimentare manualmente la tapparella in assenza di alimentazione elettrica, utilizzando un'asta e un occhiolo compatibili.
Il motore è completo di adattatore?
Sì. È incluso il kit adattatore per rullo ottagonale Ø 60 mm, insieme al supporto di fissaggio.
L'asta di manovra è compresa?
No. L'asta snodata da 1,50 m e l'occhiolo possono essere aggiunti durante la configurazione del prodotto.
Istruzioni di Installazione
Per consultare il libretto di istruzioni Clicca Qui
| Accessori Avvolgibili | Motori e Automatismi |
|---|---|
| Tipo di Azionamento | Pulsante, Manovra di Soccorso |
| Tipo di Finecorsa | Meccanico |
| Potenza in Nm | 50 |
| Marca | Came |
