Motore CAME Mondrian M5 30 Nm per Tende da Sole con Soccorso
Tende da sole — 30 Nm

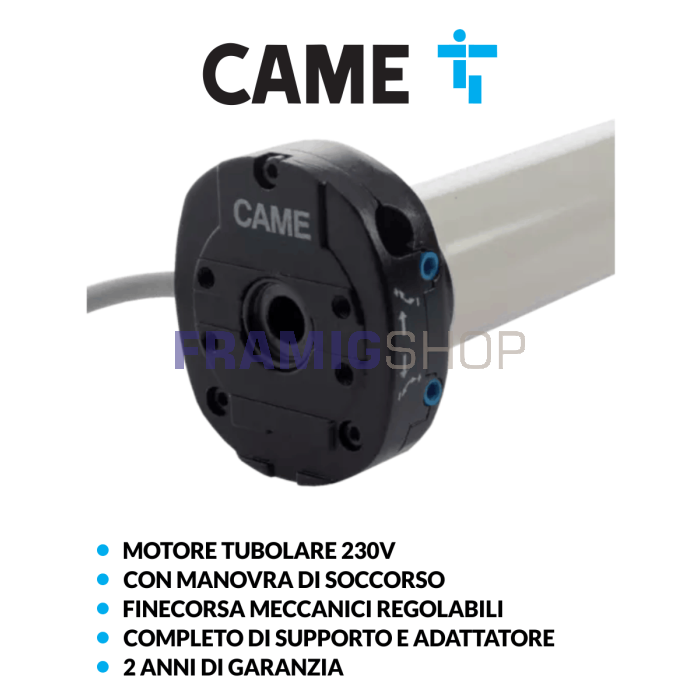

Motore tubolare CAME Mondrian M5 da 30 Nm per tende da sole, con manovra manuale di soccorso integrata, finecorsa meccanici e alimentazione 230 V. Completo di supporto, bastoncino di regolazione, occhiolo con asta esagonale da 7 mm e adattatore per rullo Ø 63, 70 o 78 mm a scelta. Asta di manovra disponibile come accessorio opzionale.
Il motore tubolare CAME Mondrian M5 da 30 Nm per tende da sole consente di automatizzare l'apertura e la chiusura della tenda, mantenendo la possibilità di azionarla manualmente in caso di interruzione dell'alimentazione elettrica.
Grazie alla manovra di soccorso integrata, il motore rappresenta una soluzione particolarmente utile quando è importante poter movimentare la tenda anche in situazioni di emergenza.
Il prodotto viene fornito completo di supporto di fissaggio, adattatore per rullo Ø 63, 70 o 78 mm, bastoncino per la regolazione dei finecorsa e occhiolo con asta esagonale da 7 mm.
Caratteristiche principali
- Motore originale CAME Mondrian M5
- Coppia nominale di 30 Nm
- Manovra manuale di soccorso integrata
- Alimentazione 230 V AC
- Finecorsa meccanici regolabili
- Velocità di rotazione 15 giri/min
- Grado di protezione IP44
- Rapporto di riduzione manuale 1:24
- Supporto e adattatore per il rullo inclusi
Quali tende da sole può motorizzare un motore da 30 Nm?
Il CAME Mondrian M5 da 30 Nm può essere utilizzato per la motorizzazione di tende da sole a caduta libera e tende a bracci estensibili, purché le caratteristiche meccaniche della struttura siano compatibili con la coppia del motore.
La seguente tabella riporta le dimensioni massime indicative per le principali tipologie di tende da sole.
| Tipologia di tenda | Larghezza massima | Altezza / Sporgenza massima |
|---|---|---|
| Tenda a caduta libera | 6,00 m | 4,00 m di altezza |
| Tenda a bracci estensibili Massimo 2 bracci |
5,00 m | 2,50 m di sporgenza |
Importante: le dimensioni riportate sono indicative e non costituiscono una garanzia di compatibilità. La scelta del motore deve tenere conto del peso del telo, del diametro del rullo avvolgitore, delle caratteristiche meccaniche della tenda e dello sforzo necessario per movimentarla.
Per tende particolarmente pesanti, con meccanismi che richiedono una coppia elevata o con caratteristiche costruttive specifiche, potrebbe essere necessario un motore di potenza superiore.
Manovra di soccorso: apertura e chiusura anche senza corrente
La caratteristica distintiva del Mondrian M5 è la presenza di un sistema meccanico di emergenza che permette di movimentare manualmente la tenda attraverso un'apposita asta di manovra.
Questa funzione consente di intervenire in assenza di alimentazione elettrica, seguendo le istruzioni del produttore.
Accessori inclusi nella confezione
- 1 motore CAME Mondrian M5 da 30 Nm
- 1 supporto per il fissaggio del motore
- 1 kit adattatore per rullo Ø 63, 70 o 78 mm, secondo la selezione
- 1 bastoncino per la regolazione dei finecorsa
- 1 occhiolo con asta esagonale da 7 mm
Accessori opzionali: asta di manovra ed eventuali configurazioni alternative dell'occhiolo, selezionabili durante l'ordine.
Dati tecnici
| Marca / Serie | CAME Mondrian M5 |
| Codice produttore | 001Y5030A151MOM |
| Coppia | 30 Nm |
| Alimentazione | 230 V AC |
| Potenza | 191 W |
| Assorbimento | 0,83 A |
| Velocità | 15 giri/min |
| Finecorsa | Meccanici, 23 giri |
| Manovra di soccorso | Integrata, rapporto 1:24 |
| Protezione | IP44 |
| Funzionamento continuo | 4 minuti |
| Lunghezza | 586 mm |
Comando elettrico e installazione
Il motore è cablato e non dispone di ricevitore radio integrato. Per il comando tramite telecomando è necessario prevedere un ricevitore radio esterno compatibile.
Prima dell'acquisto verificare il diametro e il profilo del rullo, lo spazio disponibile e la coppia necessaria alla movimentazione della tenda.
Il collegamento elettrico deve essere eseguito da personale qualificato. La manovra manuale deve essere utilizzata secondo le istruzioni CAME.
Domande frequenti
Il motore funziona anche senza corrente?
In assenza di alimentazione elettrica è possibile utilizzare la manovra manuale di soccorso integrata, mediante un'asta compatibile.
L'asta di manovra è inclusa?
L'asta è disponibile come accessorio opzionale da aggiungere durante la configurazione del prodotto.
Quali adattatori sono disponibili?
È possibile scegliere il kit adattatore per rullo Ø 63, 70 o 78 mm, verificando anche la compatibilità del profilo.
Il motore dispone di telecomando?
No. Questa versione è cablata e richiede un ricevitore radio esterno compatibile per il comando tramite telecomando.
Istruzioni di installazione
Per consultare il libretto di istruzioni clicca qui.
| Accessori Avvolgibili | Motori e Automatismi |
|---|---|
| Tipo di Azionamento | Pulsante, Manovra di Soccorso |
| Tipo di Finecorsa | Meccanico |
| Potenza in Nm | 30 |
| Marca | Came |
