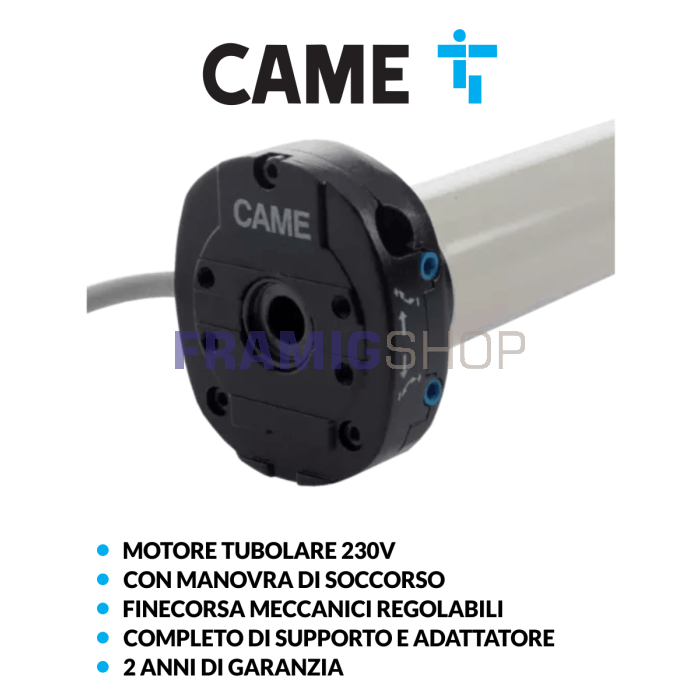

Motore CAME Mondrian M5 30 Nm per Tapparelle con Soccorso
Motore tubolare CAME Mondrian M5 da 30 Nm per tapparelle fino a 40 kg indicativi, con manovra di soccorso integrata e finecorsa meccanici regolabili. Completo di adattatore per rullo ottagonale Ø 60 mm, supporto e bastoncino di regolazione. Asta snodata da 1,50 m e occhiolo selezionabili come accessori opzionali.
Il motore tubolare CAME Mondrian M5 da 30 Nm per tapparelle con manovra di soccorso permette di automatizzare la movimentazione degli avvolgibili mantenendo la possibilità di azionamento manuale in caso di assenza di corrente elettrica.
È proposto per tapparelle con peso fino a 40 kg indicativi, previa verifica delle caratteristiche meccaniche dell'impianto.
Il prodotto viene fornito completo di adattatore per rullo ottagonale Ø 60 mm, supporto di fissaggio e bastoncino per la regolazione dei finecorsa.
Caratteristiche principali
- Motore originale CAME Mondrian M5
- Coppia nominale di 30 Nm
- Peso tapparella indicativo fino a 40 kg
- Manovra manuale di soccorso integrata
- Alimentazione 230 V AC
- Finecorsa meccanici regolabili
- Velocità 15 giri/min
- Grado di protezione IP44
- Adattatore ottagonale Ø 60 mm incluso
Capacità indicativa di sollevamento
Per tapparelle fino a 40 kg indicativi
La capacità effettiva dipende dal diametro di avvolgimento, dagli attriti nelle guide e dalle caratteristiche della tapparella. Il peso indicato non rappresenta una portata garantita per qualsiasi installazione.
Manovra di soccorso integrata
Il sistema meccanico di emergenza permette di movimentare manualmente la tapparella anche in assenza di alimentazione elettrica, attraverso un'apposita asta e un occhiolo compatibile.
Durante la configurazione del prodotto puoi aggiungere l'asta di manovra snodata da 1,50 m e scegliere l'occhiolo standard, con snodo cardanico a 90° oppure a 45°.
Accessori inclusi
- 1 motore CAME Mondrian M5 da 30 Nm
- 1 kit adattatore per rullo ottagonale Ø 60 mm
- 1 supporto per il fissaggio del motore
- 1 bastoncino per la regolazione dei finecorsa
Accessori opzionali: asta snodata da 1,50 m e occhiolo per la manovra manuale, selezionabili in fase d'ordine.
Dati tecnici
| Marca / Serie | CAME Mondrian M5 |
| Codice produttore | 001Y5030A151MOM |
| Coppia | 30 Nm |
| Alimentazione | 230 V AC |
| Potenza | 191 W |
| Assorbimento | 0,83 A |
| Velocità | 15 giri/min |
| Finecorsa | Meccanici, 23 giri |
| Manovra di soccorso | Integrata, rapporto 1:24 |
| Grado di protezione | IP44 |
| Lunghezza motore | 586 mm |
| Funzionamento continuo | 4 minuti |
| Adattatore incluso | Ottagonale Ø 60 mm |
Comando e installazione
Il motore è cablato, con finecorsa meccanici regolabili. Non dispone di ricevitore radio integrato; il comando tramite telecomando richiede un ricevitore esterno compatibile.
Prima dell'acquisto verificare il peso della tapparella, il rullo ottagonale Ø 60 mm, la compatibilità del supporto e lo spazio disponibile nel cassonetto.
L'installazione e il collegamento elettrico devono essere effettuati da personale qualificato.
Domande frequenti
Quanto peso può sollevare il motore da 30 Nm?
È proposto per tapparelle fino a 40 kg indicativi, previa verifica delle caratteristiche dell'impianto.
Posso utilizzare la tapparella senza corrente?
Sì, mediante la manovra di soccorso integrata e gli accessori manuali compatibili.
Il motore è completo di adattatore?
Sì, viene fornito con adattatore per rullo ottagonale Ø 60 mm e supporto di fissaggio.
L'asta di manovra è inclusa?
No. L'asta snodata da 1,50 m può essere aggiunta durante la configurazione, insieme all'occhiolo desiderato.
Istruzioni di Installazione
Per consultare il libretto di istruzioni Clicca Qui
| Accessori Avvolgibili | Motori e Automatismi |
|---|---|
| Tipo di Azionamento | Pulsante, Manovra di Soccorso |
| Tipo di Finecorsa | Meccanico |
| Potenza in Nm | 30 |
| Marca | Came |
