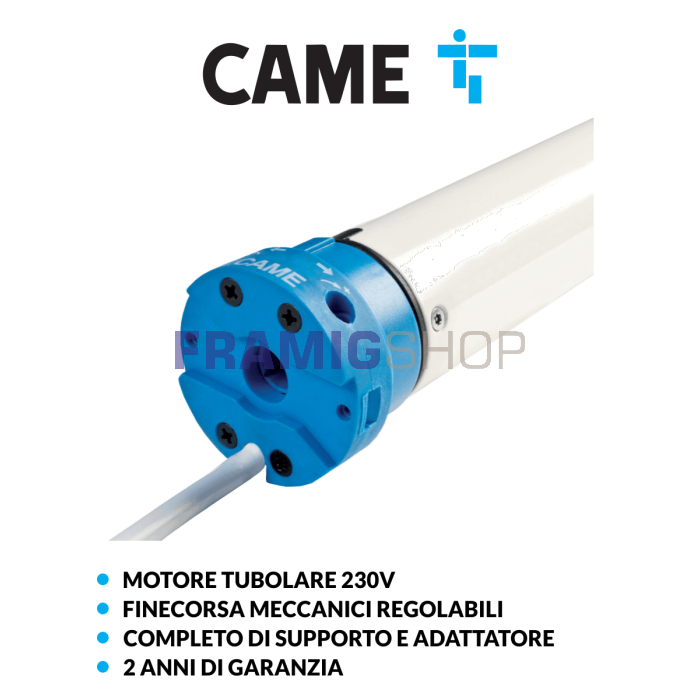

Motore Tubolare CAME Mondrian 5 50 Nm per Tende da Sole con Accessori
Motore tubolare CAME Mondrian 5 da 50 Nm per tende da sole, alimentazione 230 V, finecorsa meccanici regolabili e protezione IP44. Fornito completo di supporto e adattatore per rullo avvolgitore Ø 63, 70 o 78 mm, selezionabile in fase d'ordine. Ideale per motorizzare tende da sole compatibili.
Il motore tubolare CAME Mondrian 5 da 50 Nm per tende da sole è una soluzione pratica e affidabile per automatizzare l'apertura e la chiusura delle tende da sole, migliorando il comfort e la semplicità di utilizzo.
Prodotto da CAME, azienda specializzata nei sistemi di automazione, questo motore è dotato di finecorsa meccanici regolabili, che consentono di impostare i punti di arresto della tenda durante l'apertura e la chiusura.
Il motore viene fornito completo di supporto di fissaggio e kit adattatore per il rullo avvolgitore, disponibile per tubi da Ø 63, 70 oppure 78 mm, secondo la scelta effettuata durante l'ordine.
Caratteristiche principali
- Motore tubolare originale CAME Mondrian 5
- Coppia nominale di 50 Nm
- Indicato per tende da sole compatibili
- Alimentazione elettrica 230 V AC
- Finecorsa meccanici regolabili tramite viti
- Velocità di rotazione di 12 giri/minuto
- Grado di protezione IP44
- Completo di supporto di fissaggio e kit adattatore
- Adattatori disponibili per tubi Ø 63, 70 e 78 mm
- Garanzia di 2 anni secondo le condizioni applicabili
Quali tende da sole può motorizzare un motore da 50 Nm?
Il CAME Mondrian 5 da 50 Nm può essere utilizzato per la motorizzazione di tende da sole a caduta libera e tende a bracci estensibili, purché le caratteristiche meccaniche della struttura siano compatibili con la coppia del motore.
La seguente tabella riporta le dimensioni massime indicative per le principali tipologie di tende da sole.
| Tipologia di tenda | Larghezza massima | Altezza / Sporgenza massima |
|---|---|---|
| Tenda a caduta libera | 6,00 m | 7,00 m di altezza |
| Tenda a bracci estensibili
Massimo 2 bracci
|
6,00 m | 3,50 m di sporgenza |
Importante: le dimensioni riportate sono indicative e non costituiscono una garanzia di compatibilità. La scelta del motore deve tenere conto del peso del telo, del diametro del rullo avvolgitore, delle caratteristiche meccaniche della tenda e dello sforzo necessario per movimentarla.
Per tende particolarmente pesanti, con meccanismi che richiedono una coppia elevata o con caratteristiche costruttive specifiche, potrebbe essere necessario un motore di potenza superiore.
Motorizza la tua tenda da sole
Il motore CAME Mondrian 5 permette di sostituire la tradizionale movimentazione manuale con un sistema di apertura e chiusura motorizzato, rendendo più semplice la gestione quotidiana della tenda.
La motorizzazione è particolarmente utile per tende installate su balconi, terrazzi e spazi esterni, dove consente di gestire la schermatura solare senza ricorrere alla manovra manuale.
Finecorsa meccanici regolabili
Il motore è dotato di finecorsa meccanici con regolazione tramite viti.
Durante l'installazione è possibile impostare i punti di arresto della tenda in apertura e chiusura, adattando la corsa del motore alle caratteristiche dell'impianto.
Una corretta regolazione dei finecorsa è fondamentale per garantire il funzionamento della motorizzazione ed evitare sollecitazioni anomale alla struttura.
Completo di accessori per il montaggio
Per facilitare l'installazione, il motore viene fornito con gli accessori necessari all'accoppiamento con il rullo avvolgitore della tenda.
La confezione comprende:
- 1 motore tubolare CAME Mondrian 5 da 50 Nm
- 1 supporto di fissaggio del motore
- 1 kit adattatore composto da corona e ruota di trascinamento, compatibile con il diametro selezionato
Diametri disponibili:
- Ø 63 mm
- Ø 70 mm
- Ø 78 mm
Prima dell'acquisto: verifica il diametro e la forma del tubo avvolgitore della tua tenda. Gli adattatori devono essere compatibili con il profilo effettivamente utilizzato.
Dati tecnici CAME Mondrian 5 - 50 Nm
| Marca | CAME |
| Serie | Mondrian 5 |
| Codice produttore | 001Y5050A121MO |
| Tipologia | Motore tubolare cablato |
| Diametro motore | 45 mm |
| Alimentazione | 230 V AC |
| Coppia nominale | 50 Nm |
| Velocità | 12 giri/min |
| Potenza assorbita | 205 W |
| Corrente assorbita | 0,89 A |
| Finecorsa | Meccanici regolabili |
| Giri di finecorsa | 22 |
| Grado di protezione | IP44 |
| Durata funzionamento continuo | 4 minuti |
| Lunghezza motore | 523 mm |
| Peso motore | 2,6 kg |
| Adattatori forniti | Ø 63, 70 o 78 mm, secondo la selezione |
Comando e collegamento elettrico
Il CAME Mondrian 5 è un motore cablato, progettato per essere comandato attraverso un dispositivo elettrico compatibile per l'apertura e la chiusura della tenda.
Il motore non dispone di ricevitore radio integrato. Per utilizzare un telecomando è necessario prevedere un ricevitore radio esterno compatibile e il relativo trasmettitore.
Il collegamento elettrico deve essere eseguito da personale qualificato, rispettando le indicazioni del produttore e le normative applicabili.
Compatibilità e installazione
Prima dell'acquisto è importante verificare:
- Il diametro e il profilo del rullo avvolgitore
- La compatibilità del supporto con la struttura della tenda
- Lo spazio disponibile per l'inserimento del motore
- La coppia necessaria per movimentare correttamente la tenda
- La predisposizione per l'alimentazione e il comando elettrico
La scelta del motore deve essere effettuata considerando le caratteristiche meccaniche della tenda, il sistema di movimentazione e le indicazioni del costruttore.
Domande frequenti sul motore CAME Mondrian 5
Il motore viene fornito completo di accessori?
Sì. Il motore viene fornito con supporto di fissaggio e adattatore per il rullo avvolgitore, da scegliere tra Ø 63, 70 e 78 mm.
Quali dimensioni di tenda può movimentare un motore da 50 Nm?
Indicativamente, il motore CAME Mondrian 5 da 30 Nm può essere utilizzato per tende a caduta libera fino a 6 metri di larghezza e 7 metri di altezza, oppure per tende a bracci estensibili con massimo 2 bracci, fino a 6 metri di larghezza e 3,50 metri di sporgenza. L'effettiva compatibilità dipende dalle caratteristiche meccaniche della tenda e dalla coppia necessaria per movimentarla.
Il motore funziona con telecomando?
Questa versione è cablata e non dispone di ricevitore radio integrato. Per il comando tramite telecomando occorre aggiungere un ricevitore radio esterno compatibile.
Come si regolano i finecorsa?
I finecorsa sono meccanici e vengono regolati tramite apposite viti presenti sulla testa del motore, seguendo le istruzioni CAME.
Quale adattatore devo scegliere?
È necessario scegliere l'adattatore in base al diametro e alla forma del tubo avvolgitore della tenda, verificando che il profilo sia compatibile.
Il motore può essere utilizzato anche per tapparelle?
La serie Mondrian 5 è utilizzabile anche per tapparelle compatibili. Questa confezione è predisposta per tende da sole e comprende gli accessori dedicati.
Istruzioni di Installazione
Per consultare il libretto di istruzioni Clicca Qui
| Tipo di Azionamento | Pulsante |
|---|---|
| Tipo di Finecorsa | Meccanico |
| Potenza in Nm | 50 |
| Marca | Came |
