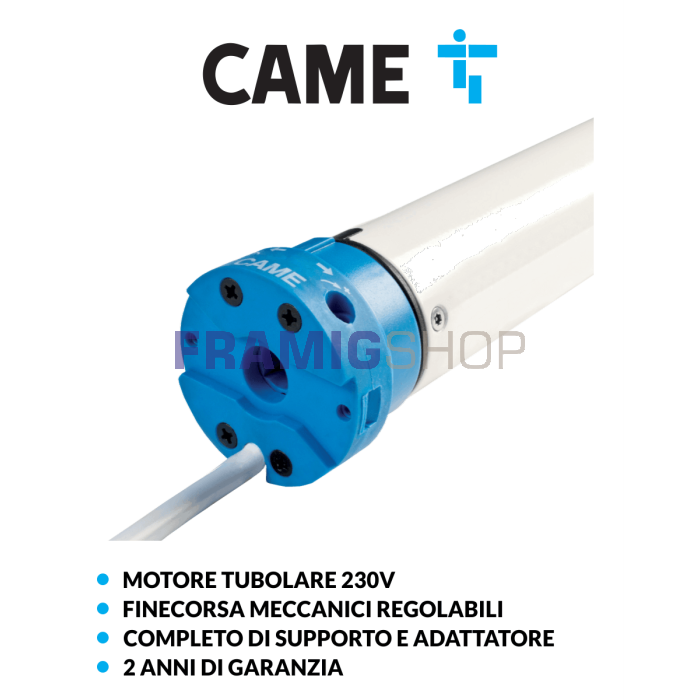

Motore CAME Mondrian 5 50 Nm per Tapparelle con Accessori
Motore tubolare CAME Mondrian 5 da 50 Nm per la motorizzazione di tapparelle fino a 70 kg di peso indicativo. Alimentazione 230 V, finecorsa meccanici regolabili. Fornito completo di adattatore per rullo ottagonale Ø 60 mm, supporto di fissaggio e bastoncino per la regolazione dei finecorsa.
Il motore tubolare CAME Mondrian 5 da 50 Nm per tapparelle è progettato per automatizzare avvolgibili che richiedono una maggiore forza di movimentazione, rendendo più semplice e comoda l'apertura e la chiusura quotidiana.
Grazie alla coppia nominale di 50 Nm, è indicato per tapparelle con peso fino a 70 kg indicativi, in funzione delle caratteristiche dell'avvolgibile e delle condizioni di installazione.
Il motore viene fornito completo di adattatore per rullo ottagonale da 60 mm, supporto di fissaggio e bastoncino per la regolazione dei finecorsa.
Caratteristiche principali
- Motore tubolare originale CAME Mondrian 5
- Coppia nominale di 50 Nm
- Per tapparelle fino a 70 kg di peso indicativo
- Alimentazione elettrica 230 V AC
- Finecorsa meccanici regolabili
- Velocità di rotazione 12 giri/min
- Grado di protezione IP44
- Adattatore per rullo ottagonale Ø 60 mm incluso
- Supporto di fissaggio incluso
- Bastoncino per regolazione finecorsa incluso
Maggiore coppia per tapparelle pesanti
Il CAME Mondrian 5 da 50 Nm è indicato per applicazioni che richiedono una coppia superiore rispetto alla versione da 30 Nm.
È proposto per la movimentazione di tapparelle con un peso indicativo fino a 70 kg, previa verifica delle caratteristiche dell'impianto.
Capacità di sollevamento indicativa: fino a 70 kg
Il valore dipende dal diametro di avvolgimento, dal peso effettivo della tapparella, dagli attriti nelle guide e dalle caratteristiche meccaniche dell'impianto.
Finecorsa meccanici regolabili
Il motore è dotato di finecorsa meccanici regolabili, che consentono di impostare i punti di arresto della tapparella durante la salita e la discesa.
Il bastoncino di regolazione incluso facilita l'accesso alle apposite viti, permettendo di eseguire la taratura seguendo le istruzioni CAME.
Completo di accessori per il montaggio
La confezione comprende:
- 1 motore tubolare CAME Mondrian 5 da 50 Nm
- 1 kit adattatore per rullo ottagonale Ø 60 mm, composto da corona e ruota di trascinamento
- 1 supporto per il fissaggio del motore
- 1 bastoncino per la regolazione dei finecorsa
Importante: verificare che il rullo della tapparella sia ottagonale da 60 mm e che gli accessori di montaggio siano compatibili con la struttura esistente.
Dati tecnici
| Marca | CAME |
| Serie | Mondrian 5 |
| Codice produttore | 001Y5050A121MO |
| Coppia nominale | 50 Nm |
| Alimentazione | 230 V AC |
| Velocità | 12 giri/min |
| Potenza | 205 W |
| Corrente assorbita | 0,89 A |
| Finecorsa | Meccanici regolabili |
| Grado di protezione | IP44 |
| Durata di funzionamento | 4 minuti |
| Lunghezza motore | 523 mm |
| Adattatore incluso | Ottagonale Ø 60 mm |
| Peso tapparella indicativo | Fino a 70 kg |
Comando e collegamento elettrico
Il CAME Mondrian 5 da 50 Nm è un motore cablato, progettato per essere comandato attraverso un dispositivo elettrico compatibile per la salita e la discesa della tapparella.
Il motore non dispone di ricevitore radio integrato. Per il comando tramite telecomando è necessario aggiungere un ricevitore radio esterno compatibile e il relativo trasmettitore.
L'installazione e il collegamento elettrico devono essere eseguiti da personale qualificato, nel rispetto delle istruzioni CAME e delle normative applicabili.
Compatibilità e installazione
Prima dell'acquisto è importante verificare:
- Il peso effettivo della tapparella
- Il diametro e il profilo del rullo avvolgitore
- Lo spazio disponibile per l'inserimento del motore
- La compatibilità del supporto con il cassonetto
- La coppia necessaria per movimentare l'avvolgibile
- La predisposizione per il comando e l'alimentazione elettrica
La scelta del motore deve essere effettuata considerando le caratteristiche meccaniche dell'avvolgibile e le indicazioni del costruttore.
Domande frequenti
Quanto peso può sollevare il motore CAME da 50 Nm?
È proposto per tapparelle fino a 70 kg indicativi. La capacità effettiva dipende dal diametro di avvolgimento, dagli attriti e dalle caratteristiche dell'impianto.
Qual è la differenza tra il motore da 30 Nm e quello da 50 Nm?
La differenza principale è la coppia disponibile. Il modello da 30 Nm è proposto per tapparelle fino a 40 kg indicativi, mentre quello da 50 Nm arriva fino a 70 kg indicativi, a parità di condizioni di riferimento.
Il motore viene fornito completo di accessori?
Sì. La confezione comprende adattatore per rullo ottagonale Ø 60 mm, supporto di fissaggio e bastoncino per la regolazione dei finecorsa.
Il motore funziona con telecomando?
Questa versione è cablata e non dispone di ricevitore radio integrato. È possibile prevedere un ricevitore radio esterno compatibile.
Come si regolano i finecorsa?
I finecorsa sono meccanici e vengono regolati tramite apposite viti presenti sulla testa del motore, seguendo le istruzioni CAME.
Istruzioni di Installazione
Per consultare il libretto di istruzioni Clicca Qui
| Accessori Avvolgibili | Motori e Automatismi |
|---|---|
| Tipo di Azionamento | Pulsante |
| Tipo di Finecorsa | Meccanico |
| Potenza in Nm | 50 |
| Marca | Came |
